【自動車科】札幌モーターショー エコカー製作記③
今回は走行に重要なフロントホイールの軸回りの加工を紹介いたします。最初に部品取りをするため、車種は不明なのですがFFのリヤ軸のドラムを取り外します。

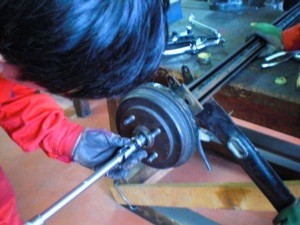

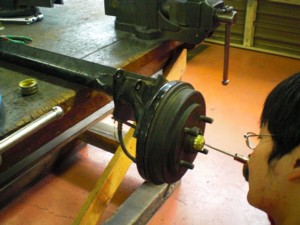

ベアリングに入っている割ピンを抜きます | センターのナットを外します |
センターのナットを取り外すと本来ドラムが外れる仕組みなのですが、ドラムが回らないという状態なので、本体を車体から降ろす際にサイドブレーキが解除されないまま現在に至っているようです。そこでプーラーを使いドラムを外します。

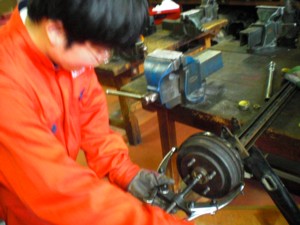

プーラーでドラムを掴み抜いている最中です |
下の写真は外れたドラムで、ドラムセンター部にベアリングが取り付けられているものです。このベアリング内径がレーシングカートのシャフト径と奇跡的に一致しているため、これを活かしてアダプターを作成しドラムの軽量化をしていきます。
取り外したドラム部分 |

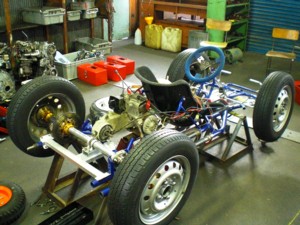

実際、カートにドラムを仮付けし、タイヤを組んだところです。まだまだ完成には遠いですが、1月の中旬の完成を目指して頑張ります。
タイヤを仮付けした状態 |
次回は、いよいよエンジンマウントと車体フレームに着手します。今後も作業が進み次第、製作記を更新していきますので、楽しみながらご覧いただけたら幸いです。
